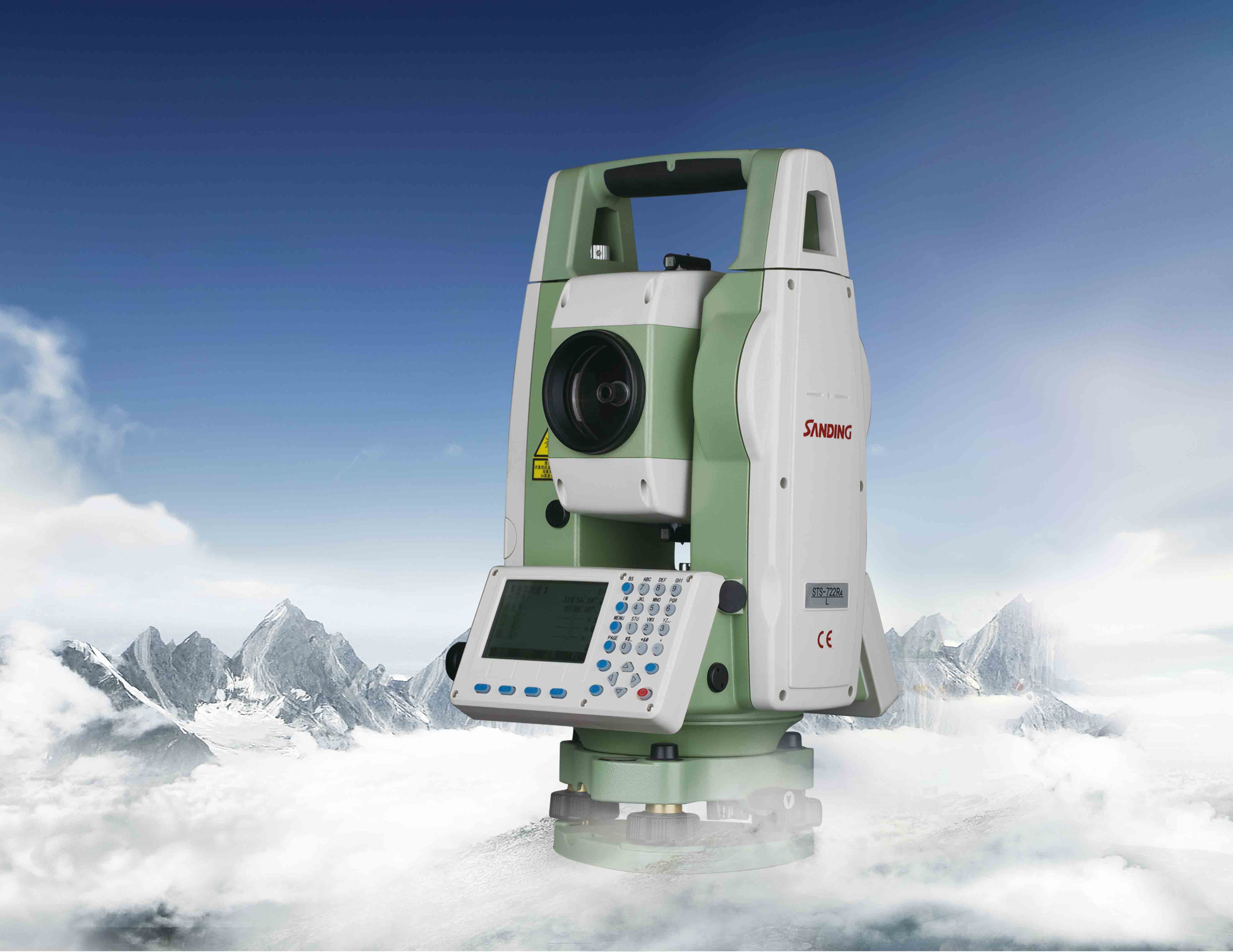

三鼎STS-722系列全站儀

2017-06-25 熱度:4986 ℃

三鼎STS-722系列全站儀

一、絕對編碼測角

 二、激光免棱鏡測距

三、激光指向

四、雙軸液體光電式電子補償

五、激光對中

六、IP56級防水防塵設計

七、大內存

八、便捷通訊模式

九、大屏幕,大按鍵

十、絲桿螺距由0.35MM改為了0.25MM——微調幅度加密,目鏡對準更精確。




精簡的測量程序

    放樣

放樣點的數據可以由現場輸入,也可以調用全站儀內存的數據。內存數據可以通過計算機上傳并保存在全站儀中。同時可以查看極坐標、正交和坐標差放樣的偏差值。



對邊測量

該程序可以實時計算2個目標點間的斜距、平距、高差和方位角。參與計算的點可以實時測得或從內存中選取的,也可以從鍵盤人工輸入的。用戶可以有折線對邊和射線對邊兩種選擇。在測量過程中,最后兩點可以即時進行對邊的檢查。



  積計算

面積測量程序可以實時測算目標點之間連線所包圍的面積和周長。目標點的點數沒有限制,參與計算的點可以實時測得,從內存中選取,也可從鍵盤中現場輸入。



  懸高測量

有些棱鏡不能到達的被測點,可先直接瞄準其正下方基準點上的棱鏡,測量平距,然后瞄準懸高點,測出被測點的高差??捎糜跍y量高壓線、橋梁等構筑物的凈空高。



  道路設計與放樣

可利用直線、圓弧、緩和曲線和交點四類要素編輯道路的平面和高程設計值。道路放樣功能可以方便快捷的根據道路里程樁號定出中樁、邊樁和斜坡邊界的位置。



  偏心測量

在棱鏡無法到達或障礙物后的點位,可通過觀測與其相鄰的可視點位后,通過相對關系,如角度、距離,推算出這些視線無法到達的點位的坐標。偏心測量包括距離偏心、角度偏心。



  后方交會(huì )

在待定點上設站,向三個已知控制點觀測兩個水平夾角a、b,從而計算待定點的坐標,稱為后方交會(huì )。它可以在數個已知控制點上設站,分別向待定點觀測方向或距離,也可以在待定點上設站向數個已知控制點觀測方向或距離,而后計算待定點的坐標。



  三鼎STS-720系列工程全站儀可運用于測繪、建筑、水利、交通與道路、地籍與房地產測量、在大型工業生產設備的構建安裝調試,大橋、水壩的變形觀測、地質災害監測等方面。免棱鏡測量可用于不方便架設棱鏡的地方,是測量作業有準有快。


具體應用:

 控制測量:

  帶狀地形和隱蔽地區,如線路控制測量和城市控制測量,使用全站儀的基本測量功能——導測量線,布設導線網和邊角網十分靈活,觀測方便,精度高。與GNSS產品(手持機、RTK)配合使用,可達到更好的效果。平面和高程控制可同時進行,用全站儀三角高程測量完全可以代替四等水準測量。

 地形測量

  使用全站儀的程序測量功能進行三維坐標測量、后方交會(huì )、測土方等,不但操作簡單,且速度快、精度高,并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統,從而大大提高地形圖測繪的質量和效率。

  工程放樣:

  使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置,按圖紙要求快速、準確地測設到施工現場的實地,作為施工的依據。特別是一些造型復雜、要求高、規模大的建(構)筑物等。

  變形監測:

 在建筑物的變形觀測、地質災害的動態監測中,使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測,可以及時掌握變形規律,保障結構安全。

  • STS-720系列是2013年三鼎光電為專業工程測量推出的全站儀系列。

    免棱鏡測程600m,單棱鏡5000m,測距精度2+2ppm。

    精選簡化的測量程序,IP55級防固的堅毅機身,為工程測量量身設計。

    絕對編碼測角,激光免棱鏡測距,保證測量的速度與精度。

    STS-720系列高性?xún)r(jià)比配置,打造實用、好用、便捷。

  •  指標

     型號

     722/722L

     722RLC

     722R4LC

    722R6LC

     測量距離

     最大距離   (天氣良好)

    免棱鏡

    _

       350m

     400m

     600m

     單棱鏡

    3.0km

      5.0km

      5.0km

      5.0km

     反射片

    _

      1.0km

      1.0km

      1.0km

    數字顯示

     最大:99999999.999 最小0.1mm

     精度

     有棱鏡

     2+2 ppm

     免棱鏡

     _

      3+2ppm

     測量時間

      精測0.3秒,跟蹤0.1秒

     平均測量次數

     可選取2~5次的平均值

     氣象修正

      輸入參數自動改正

     大氣折光和地球曲率改正

      輸入參數自動改正

     棱鏡常數修正

      輸入參數自動改正

     角度測量

     測角方式

      絕對編碼

     碼盤直徑

      79mm

     最小顯示讀數

     0.1″/1″/ 5″/10″可選

     精度

      2″

     探測方式

     水平盤:對徑 垂直盤:對徑

     微動絲桿螺距

      0.25mm

     內存

     儀器自帶內存

     50M(大約能存儲40萬個點)

     SD卡存儲

     標配2G,支持SD卡最大限度擴展

     望遠鏡

     成像

     正像

     鏡筒長度

     154mm

     物鏡有效孔徑

     望遠:45mm,測距:50mm

     放大倍率

      30×

     視場角

      1°30′

     最小對焦距離

      1m

     分辨率

      3″

      自動垂直補償器

    系統

      雙軸液體光電式

    工作范圍

     ±3′

    精度

     1″

    水準器

    管水準器

     30″/2mm

    圓水準器

     8′/2mm

    對中器

    成像

     正像

    放大倍率

     3×

    調焦范圍

     0.5m~∞

    視場角

     5°

    顯示

    類型

    雙面、8行數據顯示,數字鍵+字母鍵

    機載電池

    電源

     鋰聚合物電池

    電壓

     直流6V

    連續工作時間

     10小時

    尺寸

    外形尺寸

     200mm×170mm×350mm

  • 三鼎STS-722系列全站儀可選配:全站儀三腳架,全站儀對中支架/對中桿,全站儀棱鏡
