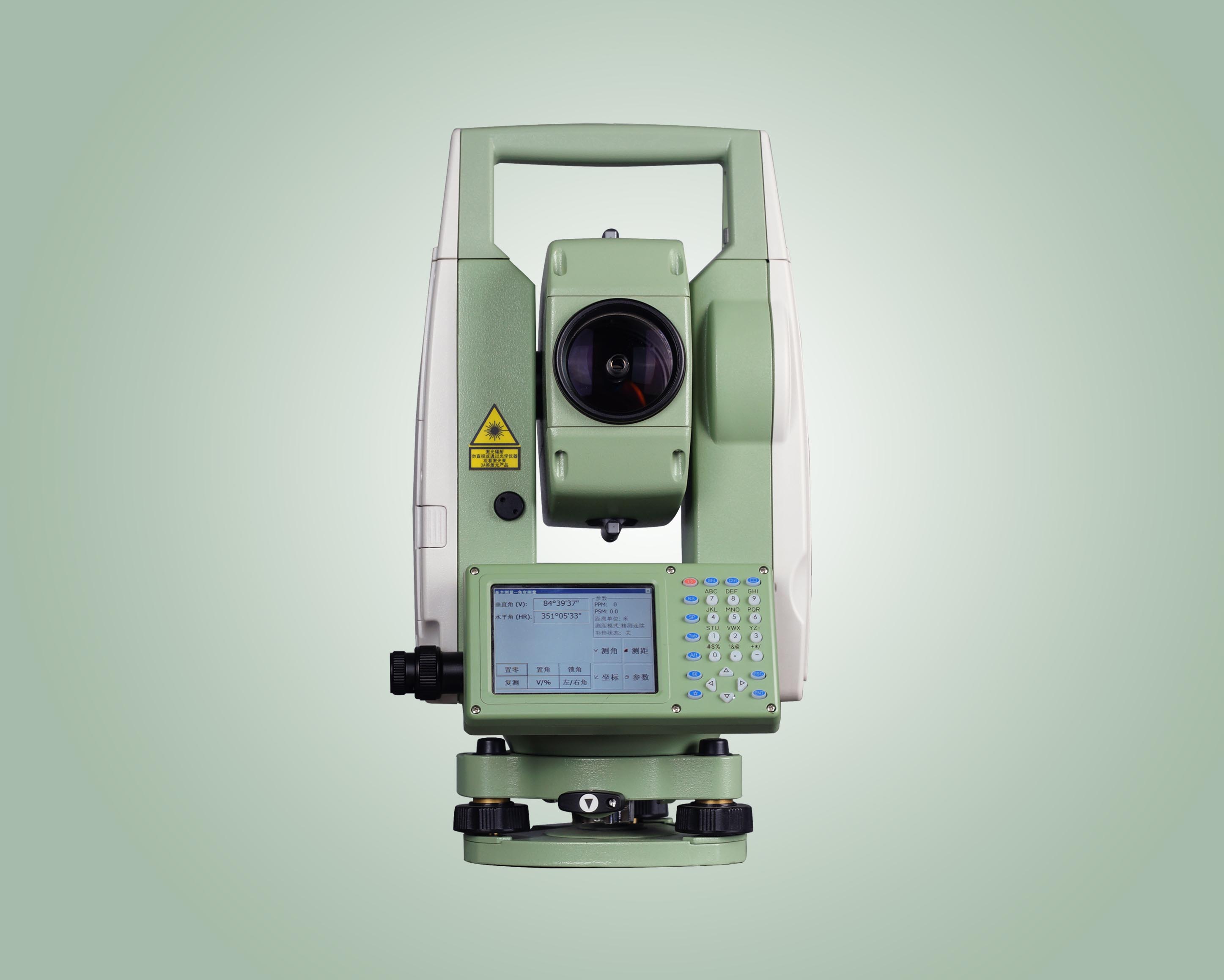

三鼎STS-772系列全站儀
Window CE中文操作系統,全站儀上即實現電腦化操作
全觸屏圖形界面,直觀便捷
3.2英寸大液晶顯示屏,擁有背光板照明,方便弱光條件作業
針對專業應用領域的精靈測繪軟件系列集成
應用領域
傳統:測繪工程、建筑工程、水利工程、交通與道路工程、地籍與房地產測量
廣泛:大型工業生產設備與構建安裝調試,大橋、水壩的變形觀測、地質災害監測、體育競技等。
具體應用:
控制測量:
帶狀地形和隱蔽地區,如線路控制測量和城市控制測量,使用全站儀的基本測量功能——導測量線,布設導線網和邊角網十分靈活,觀測方便,精度高。與GNSS產品(手持機、RTK)配合使用,布網形式更靈活,觀測更方便,精度更可靠。平面和高程控制可同時進行,用全站儀三角高程測量完全可以代替四等水準測量。
地形測量:
使用全站儀的程序測量功能進行三維坐標測量、側方測量、后方交會(huì )等,不但操作簡單,而且速度快、精度高,并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統,從而大大提高地形圖測繪的質量和效率。
工程放樣:
使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置,按圖紙要求快速、準確地測設到施工現場的實地,作為施工的依據;特別是一些造型復雜、要求高、規模大的建(構)筑物等。
變形監測:
在建筑物的變形觀測、地質災害的動態監測中,使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測,可以及時掌握變形規律,保障結構安全。
- Window CE中文操作系統,全站儀上即實現電腦化操作;全觸屏圖形界面,直觀便捷;3.2英寸大液晶顯示屏,擁有背光板照明,方便弱光條件作業;針對專業應用領域的精靈測繪軟件系列集成,讓測繪不再挑剔專業!
指標/型號
STS-772RLC
STS-772R8LC
距離測量
最大距離
(良好天氣)
免棱鏡
350m
800m
單棱鏡
5.0km
數字顯示
最大:99999999.999 最小1mm
精度
有棱鏡2+2ppm 免棱鏡5+2ppm
測量時間
精測1秒,跟蹤0.5秒
精測0.3秒,跟蹤0.1秒
氣象修正
輸入參數自動改正
大氣折光和地球曲率改正
輸入參數自動改正
棱鏡常數修正
輸入參數自動改正
角度測量
測角方式
絕對編碼
碼盤直徑
79mm
最小顯示讀數
1″/ 5″可選
精度
2″
探測方式
水平盤:對徑 垂直盤:對徑
微動絲桿螺距
0.25mm
望遠鏡
成像
正像
鏡筒長度
154mm
物鏡有效孔徑
望遠:45mm,測距:50mm
放大倍率
30×
視場角
1°30′
最小對焦距離
1m
分辨率
3″
自動垂直補償器
系統
雙軸液體光電式電子補償器
工作范圍
±3′
精度
1″
水準器
管水準器
30″/2mm
圓水準器
8′/2mm
光學對中器
成像
正像
放大倍率
3×
調焦范圍
0.5m~∞
視場角
5°
顯示部分
類型
3.2英寸彩屏 WinCE中文操作系統
機載電池
電源
可充鋰聚合物電池
電壓
直流7.2V
連續工作時間
8小時
尺寸
外形尺寸
200mm×180mm×350mm
- 三鼎STS-772系列全站儀可選配:全站儀三腳架,全站儀對中支架/對中桿,全站儀棱鏡
