CAD視口中的坐標系不見了！怎么辦？
當我們在打卡CAD時，左下角總會(huì )有一個坐標系，但是，如果我們的坐標不見了要怎么辦呢？
今天，就來教大家，如何調出坐標系。
CAD中的視口是一個二維的窗口，用于顯示三維模型或布局中的部分內容。視口本身并沒有坐標系，因為坐標系是用于描述三維空間中的點和向量的。在CAD中，坐標系是由三個軸線（X、Y、Z）定義的，它們相互垂直，形成一個三維空間的參考系。因此，只有在三維模型中才有坐標系和坐標點，而在二維視口中，只有像素坐標（x，y）。
在CAD中，可以通過使用命令“UCS”來定義用戶坐標系，以在視口中顯示坐標系和坐標點。
第一步：
我們在命令欄輸入【uc】點擊空格或者回車鍵。就會(huì )出現如下這界面。
第二步：

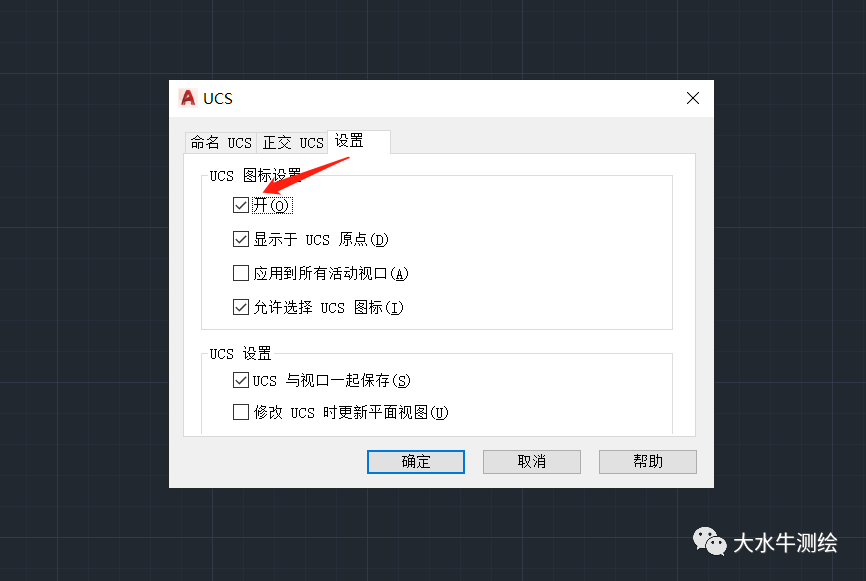

點擊【設置】選項，在UCS圖標設置中，勾選開。
第三步：

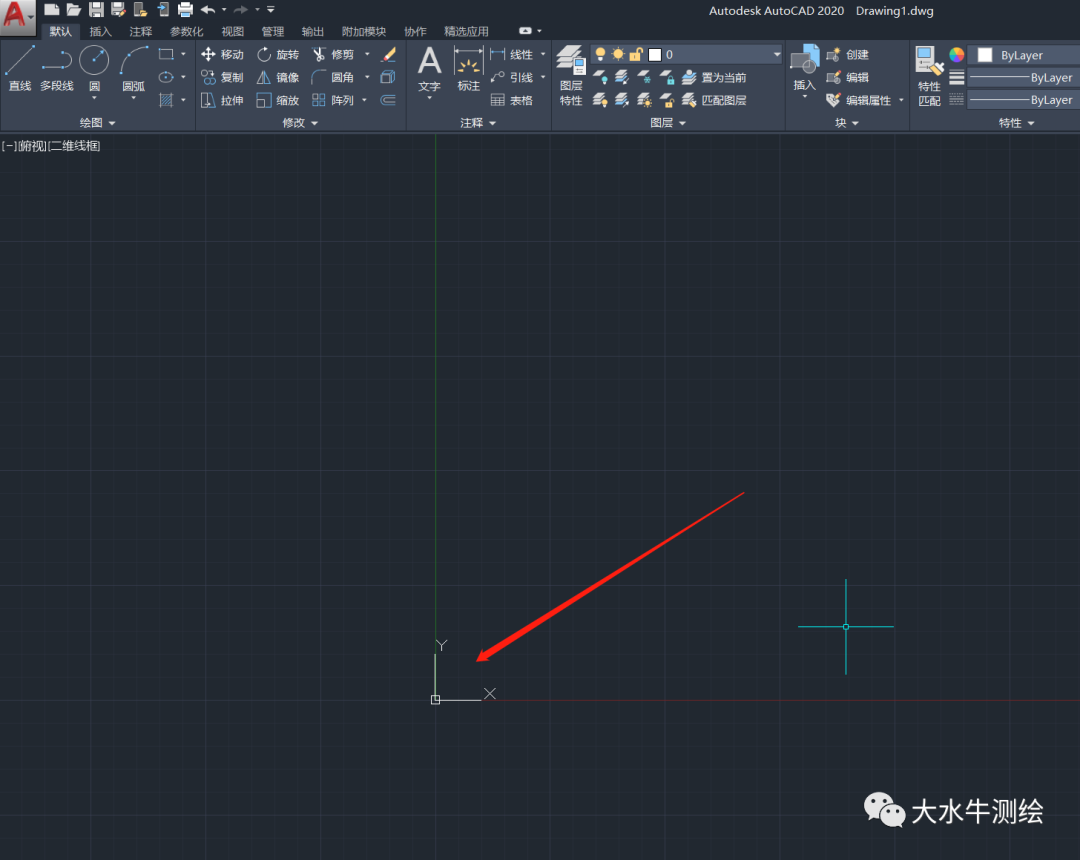

點擊確定，這時我們就能看到視口中的坐標重新出現啦！
