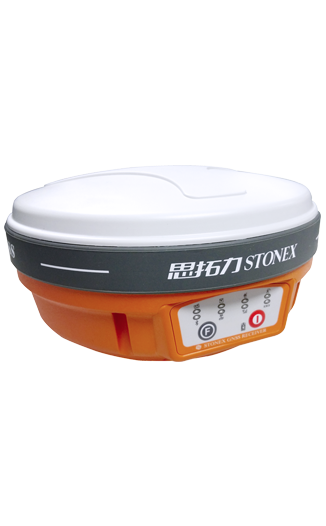

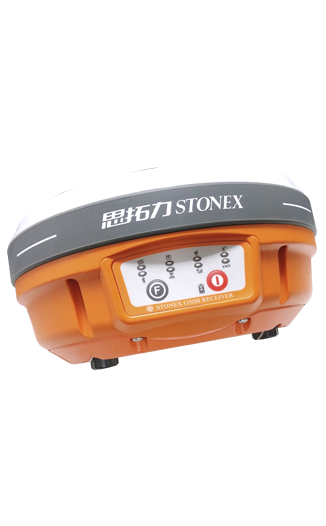

思拓力S3 GNSS系統(停產)
ONE01
快速初始化
S3 采用全星系設計,支持接收北斗、GPS、Glonass、Galileo、QZSS等衛星系統信號,內置Novatel OEM628高精度多星主板;更多的衛星,高效的解算,有助于在房角、樹邊等困難環境下工作,快速完成初始化。
TWO02
多種作業方式選擇
S3 主機高度集成一體化,輕便高效,內置3.5G網絡(luò )模塊、2W收發一體電臺,同時配置高品質7W外置電臺;無論到哪工作,總有適合用戶的工作方式。
THREE03
可靠的高精度
S3采用全鋁合金屏蔽罩設計,采用集成芯片,將GNSS天線、電臺、網絡(luò )模塊等高度集成在一起,接收機內部干凈整潔;嚴謹的生產加工工藝和嚴格的質量鑒定流程,使得天線的相位精度整體優于2mm,為測量精度提供可靠保障。
FOUR04
測量數據萬無一失
進行RTK作業時,S3將測量的數據同時存儲在手簿和GNSS接收機中,測量數據進行雙重備份。當手簿中的測量數據出現問題或手簿丟失時,測量數據仍然不會(huì )丟失,確保測量成果萬無一失。
FIVE05
邊測量,邊控制
S3配置專業的Surpad軟件。軟件獨特的移動基準站技術,邊測量邊控制,測量數據自動校準功能,實時校準,實時更新。
SIX06
全星系:北斗、GPS、Glonass、Galileo
S3全面支持北斗、GPS、Glonass、Galileo、QZSS等衛星系統信號。用戶在房角、樹邊等搜星條件不好的地方能更快的進行RTK作業。提前預研的多星雙頻天線,確保用戶可輕松實現自行免費升級伽利略等衛星系統,無需返廠,保證用戶的設備實時處于新的狀態。
SEVEN07
全兼容:全球網絡(luò )與主流電臺
網絡(luò )制式:內置3.5G網絡(luò )通訊模塊,標配WCDMA, 兼容GPRS,可定制CDMA2000。
CORS系統:兼容包括VRS、MAX,以及各種單基站 CORS系統。
電臺:兼容國內外各品牌RTK產品。
網絡(luò ):兼容國內各主流品牌RTK產品。
EIGHT08
內置、外置雙電臺
S3內置的2W低功耗收發一體高效數傳電臺,輕松實現5公里范圍內無線作業,長期使用仍能保持穩定的性能,信號不衰減,短距離作業十分方便。同時標配電臺SDL,輕巧外掛,配備3.5G網絡(luò )模塊,內置電源,收發一體,輕松實現12公里長距離穩定傳輸。S3的雙電臺配置結合網絡(luò )方案,讓RTK作業無所不在。
NINE09
真正工業級防護
每臺出廠的設備,都經過嚴格的高低溫、防水防塵、防震防跌、防靜電測試,抗2米隨桿跌落(混凝土硬地),工作溫度區間可達-30℃~+65℃。
TEN10
工業級手簿P9
配備全新設計的工業級手簿P9,較上一代產品運行效率提高30倍以上。全鍵盤、IP67防護等級;CORTEX A8處理器主頻1GHz;DDR3內存;3.7英寸Blanview二代顯示屏,480×640分辨率;內置500萬像素攝像頭;單塊3400mAh智能電池支持10小時作業。內置U-blox8多星GNSS芯片(采集型)。
- 四星系、3G、雙電臺; 北斗+GPS+Glonass+Galileo; 3.5G網絡(luò )高速數據傳輸; 優秀的電磁兼容性; 與市面常見RTK電臺網絡(luò )互通; 智慧的控制與采集軟件Surpad; 標配7W自供電外置電臺
產品型號
S3
衛星系統
北斗+GPS+GLONASS+ Galileo
跟蹤特性
通道數
120—372,含北斗B3
GPS
L1 C/A,L2E,L2C,L5
GLONASS
L1 C/A, L1P, L2 C/A(僅GLONASS M), L2P
BDS
B1,B2 ,B3
GIOVE-A
L1 BOC, E5A, E5B, E5AltBOC1
GIOVE-B
L1 CBOC, E5A, E5B, E5AltBOC1
SBAS
WASS、MSAS、ENGOS、QZSS
性能指標
靜態測量平面精度
±(2.5mm + 1ppm)RMS
靜態測量高程精度
±(5mm + 1ppm)RMS
RTK測量平面精度
±(10mm + 1ppm)RMS
RTK測量高程精度
±(20mm + 1ppm)RMS
SBAS定位(典型)
平面精度 <1m 3DRMS
高程精度 <5m 3DRMS
初始化時間
<10s
初始化可靠性
>99.99%
環境指標
工作溫度
-40℃~+85℃
存儲溫度
-45℃~+90℃
防水防塵
IP67
跌落
抗2米隨桿跌落(混凝土硬地)
防水
水下2米浸泡
濕度
抗100%冷凝
內存及數據
內置存儲
板載4G SD卡擴展,最大支持32G
差分輸出
數據雙備份
RTCM2.3,RTCM3.0,RTCM3.X
測量時數據分別儲存于手簿及主機里
GNSS天線特性
內部集成四饋點微帶天線,零相位中心,內置多路徑抑制板
無線通訊
藍牙
內置,V2.0 Class2
網絡(luò )通訊
內置WCDMA 3.5G 網絡(luò )通訊模塊;可定制
CDMA2000 3G網絡(luò )通訊
通訊協議
TrimTalk、TrimMarkⅢ、徠卡、拓普康、中海達PCCEOT與國際品牌電臺互通
UHF電臺
內置收發一體
0.5W/2W(可調)
外置發射
7W
工作頻率
410-470MHZ
物理及電源特性
尺寸
φ19cm×9.9cm
重量
1.2kg
電池容量
單塊3400mAh(標配兩塊)
按鍵
2個
使用時間
單塊16小時(靜態模式)/ 14小時(移動站模式)
手簿P9
操作系統
Windows Mobile 6.5
硬件平臺
AM335X 1GHz
板載內存
RAM:512MB DDR3 板載內存4G(可定制32G)
顯示屏
3.7英寸Blanwiew TFT半透半反屏,480*640VGA 分辨率
電池
7.2V/3400mAH 單塊10小時工作時間
防塵防水
IP67
工作溫度
-30℃~+60℃
存儲溫度
-30℃~+70℃
跌落
抗1.2米跌落(混凝土硬地)
攝像頭
500萬像素自動對焦
通訊
Wi-Fi/藍牙/USB OTG(直連U盤)/3.5G網絡(luò )/通話
以上技術參數以實際產品為準,如有變更,恕不另行通知。
